PN10 PN16 สลิปบนหน้าแปลน
สลิปบนหน้าแปลนเป็นหน้าแปลนชนิดหนึ่งที่มีหน้าเรียบบนพื้นผิวซีล และโดยทั่วไปจะใช้ในการใช้งานที่มีแรงดันต่ำ
- จัดส่งที่รวดเร็ว
- การประกันคุณภาพ
- บริการลูกค้า 24/7
การแนะนำสินค้า
ประวัติบริษัท
Shandong Daye Pipes Co., Ltd. ก่อตั้งขึ้นในปี 2549 ในฐานะบริษัทมืออาชีพที่มีบริการแบบผสมผสานครอบคลุมการค้าและการแปรรูปเหล็กม้วน แผ่น เหล็กเส้น ฯลฯ ซึ่งได้รับการสนับสนุนโดยสต็อกที่พร้อมเพื่อตอบสนองความต้องการในการจัดส่งที่รวดเร็ว
เราขายแผ่นสแตนเลส ท่อ ม้วน แถบ แถบส่วนและอื่นๆ เป็นหลัก ซึ่งใช้ในการตกแต่ง อุตสาหกรรมการแพทย์ อุตสาหกรรมอาหาร อุตสาหกรรมก่อสร้าง ฯลฯ และได้รับเสียงตอบรับที่ดีและสร้างความไว้วางใจซึ่งกันและกันกับลูกค้าของเรา
ทำไมถึงเลือกพวกเรา
ทีมงานมืออาชีพ
สิ่งอำนวยความสะดวกที่ล้ำสมัยของเราและทีมงานมืออาชีพที่มีคุณวุฒิสูงทำให้เราสามารถนำเสนอหน้าแปลนเหล็กฟอร์จและส่วนประกอบฟอร์จที่มีข้อกำหนดสูงได้อย่างครบถ้วน กลุ่มผลิตภัณฑ์ของเรามีมาตรฐานสูงสุดในด้านคุณภาพ ผลผลิต และความน่าเชื่อถือ
การควบคุมคุณภาพ
ด้วยการเติบโตหลายปี เราได้บรรลุความร่วมมือเชิงกลยุทธ์กับโรงงานเหล็กกล้าไร้สนิมหลายแห่ง รวมถึง TISCO, BAOSTEEL, POSCO(ZPSS) และเกรดเฉพาะอื่นๆ
อุปกรณ์ขั้นสูง
เรามีศูนย์จัดเก็บและประมวลผลขนาด 2,000 ตารางเมตร ซึ่งครอบคลุมอุปกรณ์ที่ใช้ในการตัด การตัดในแนวนอน เครื่องตัดด้วยเลเซอร์ พลาสม่าและเครื่องบด และเครื่องขึ้นรูปนูน
บริการที่กำหนดเอง
A. คุณภาพมีเสถียรภาพ: มาจากวัสดุและเทคนิคที่ดี
B. ราคาที่ต่ำกว่า: ไม่ถูกที่สุด แต่ต่ำที่สุดในคุณภาพเดียวกัน
C. การบริการที่ดี: บริการที่น่าพอใจทั้งก่อนและหลังการขาย
D. เวลาจัดส่ง: ภายใน 15 วันหลังจากที่เราได้รับ 30% T/T จากผู้ซื้อ
หน้าแปลนสลิปออนเป็นส่วนที่ต่อท่อเข้าด้วยกันและต่อเข้ากับปลายท่อ มีรูบนหน้าแปลนเชื่อม และสลักเกลียวทำให้หน้าแปลนทั้งสองเชื่อมต่อกันแน่น

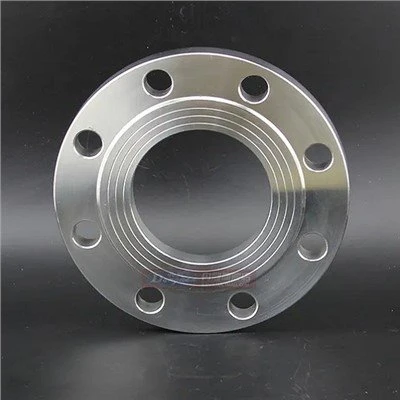

304 316 310 Ss สลิปออนหน้าแปลน
หน้าแปลนสลิปออนมีประสิทธิภาพการปิดผนึกที่ดี ประหยัดพื้นที่ และมีคุณภาพดี ไม่เพียงแต่สามารถป้องกันน้ำรั่วของข้อต่อได้เท่านั้น แต่ยังช่วยลดเส้นผ่านศูนย์กลางของซีลอีกด้วย
18cr-12ni-2.5mo มีความต้านทานการกัดกร่อนดีเยี่ยม ทนต่อการกัดกร่อนในชั้นบรรยากาศ และความแข็งแรงที่อุณหภูมิสูงเนื่องจากการเติม Mo และสามารถใช้งานได้ภายใต้สภาวะที่ไม่เอื้ออำนวย

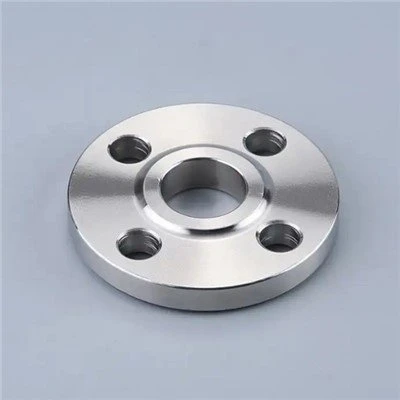

สลิปบนหน้าแปลนสแตนเลสเป็นชิ้นส่วนชนิดหนึ่งที่เชื่อมต่อท่อสแตนเลสเข้าด้วยกัน โดยทั่วไป สลักเกลียวหลายตัวจะทะลุรูบนหน้าแปลนเพื่อเชื่อมต่อหน้าแปลนหรือชิ้นส่วนสแตนเลสสองชิ้นซึ่งปิดผนึกด้วยปะเก็น
สลิปคาร์บอนบนหน้าแปลนหมายถึงหน้าแปลนชนิดหนึ่งที่เชื่อมต่อกับภาชนะหรือท่อโดยการเชื่อมเนื้อ มันเป็นหน้าแปลนโดยพลการ
อุปกรณ์เชื่อมหน้าแปลนเชื่อมแบนสแตนเลส 304 นั้นง่ายต่อการจัดตำแหน่งและอุปกรณ์นั้นง่ายและสะดวก
PN10 PN16 สลิปบนหน้าแปลนคืออะไร?
สลิปบนหน้าแปลนเป็นหน้าแปลนชนิดหนึ่งที่มีหน้าเรียบบนพื้นผิวซีล และโดยทั่วไปจะใช้ในการใช้งานที่มีแรงดันต่ำ พวกมันถูกเรียกว่า "สลิปออน" เพราะสามารถเลื่อนไปที่ปลายท่อหรือข้อต่อได้อย่างง่ายดายแล้วจึงเชื่อมเข้าที่ นอกจากนี้ยังมีเส้นผ่านศูนย์กลางรูในที่ตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อ ช่วยให้ของเหลวหรือก๊าซไหลได้อย่างราบรื่น
หน้าแปลนท่อแบบสลิปออนเป็นหน้าแปลนท่อชนิดหนึ่งที่ได้รับความนิยม ออกแบบมาเพื่อรับท่อเข้ารู/กึ่งกลางของหน้าแปลนเพื่อเชื่อมรอบเส้นผ่านศูนย์กลางภายนอก (OD) ของท่อและด้านในของจุดต่อ
หน้าแปลนแบบสวมเป็นทางเลือกที่ง่ายและยอดเยี่ยมแทนคอเชื่อม เนื่องจากไม่มีมุมเชื่อม ดังนั้นจึงสามารถปรับความยาวท่อให้สัมพันธ์กับตำแหน่งของหน้าแปลนได้ รูของสลิปออนจะทำให้มีพื้นที่เพียงพอสำหรับวางท่อที่เข้าคู่กัน
ประโยชน์ของ PN10 PN16 สลิปบนหน้าแปลน
ความง่ายในการติดตั้ง
การออกแบบแบบสวมช่วยให้ติดตั้งที่ปลายท่อหรือข้อต่อได้อย่างง่ายดายโดยไม่ต้องมีขั้นตอนการจัดตำแหน่งที่ซับซ้อน ซึ่งช่วยประหยัดเวลาและความพยายามในระหว่างการติดตั้ง โดยเฉพาะอย่างยิ่งเมื่อมีหน้าแปลนจำนวนมากเข้ามาเกี่ยวข้อง นอกจากนี้ยังสามารถปรับได้เล็กน้อยหลังจากเลื่อนไปบนท่อ ช่วยลดความยุ่งยากในการจัดตำแหน่งที่เหมาะสมระหว่างท่อหรือข้อต่อ
โซลูชันที่คุ้มค่า
การออกแบบหน้าแปลน SO นั้นค่อนข้างง่าย ส่งผลให้ความซับซ้อนในการผลิตน้อยลงและต้นทุนการผลิตต่ำกว่าประเภทอื่นๆ ความสามารถในการจ่ายได้นี้ทำให้เหมาะอย่างยิ่ง โดยเฉพาะอย่างยิ่งสำหรับโครงการที่มีงบประมาณจำกัด นอกจากนี้ วัสดุการเชื่อมที่ลดลงยังช่วยประหยัดต้นทุนสำหรับวัสดุสิ้นเปลือง เช่น ลวดเชื่อมหรือลวดอีกด้วย
ความพร้อมใช้งานและความเข้ากันได้
สามารถเข้าถึงได้สะดวกในขนาด วัสดุ และระดับแรงดันต่างๆ ทำให้การค้นหาหน้าแปลนในอุดมคติที่ตรงกับความต้องการเฉพาะทำได้ง่ายขึ้น นอกจากนี้ ยังแสดงความเข้ากันได้กับท่อและข้อต่อประเภทต่างๆ ทำให้สามารถใช้งานได้หลากหลาย ความเข้ากันได้นี้ขยายไปยังวัสดุต่างๆ รวมถึงวัสดุคาร์บอน เหล็กกล้า และโลหะผสม ทำให้สามารถผสานรวมกับระบบต่างๆ ได้อย่างราบรื่น
ประสิทธิภาพของพื้นที่
หน้าแปลน SO มีการออกแบบที่กะทัดรัดและคล่องตัว มีหน้าแบน ไม่เหมือนคอเชื่อมหรือหน้าแปลนเชื่อมซ็อคเก็ตที่มีคอยื่นออกมาหรือส่วนขยายของซ็อคเก็ต การออกแบบนี้ช่วยลดพื้นที่โดยรวมของหน้าแปลน ทำให้ใช้พื้นที่ภายในระบบท่อได้อย่างมีประสิทธิภาพมากขึ้น อีกทั้งยังมีความยาวสั้นกว่าเมื่อเทียบกับประเภทอื่น
เพื่อรองรับความต้องการและสภาพแวดล้อมที่หลากหลาย หน้าแปลนแบบสวมจึงมีหลายประเภท หน้าแปลนสลิปออนที่ใช้กันมากที่สุด 3 ชนิด ได้แก่ หน้าแปลนสลิปออนมาตรฐาน หน้าแปลนสลิปออนยกหน้า และหน้าแปลนข้อต่อแบบแหวนสลิปออน
หน้าแปลนสลิปออนมาตรฐาน
หน้าแปลนสลิปออนมาตรฐานเป็นชนิดที่ใช้กันมากที่สุดกับระบบท่อต่างๆ ถูกออกแบบให้ลื่นไถลเหนือท่อ ปลายท่อจะยื่นออกไปเลยหน้าหน้าแปลนเล็กน้อยก่อนที่จะทำการเชื่อม
หน้าแปลนสลิปออนแบบยกหน้า
หน้าแปลนสลิปออนแบบหน้ายกขึ้นมีส่วนเล็กๆ ที่ถูกอัดออกมาจากด้านล่างของหน้าแปลน หรือที่เรียกว่าหน้ายกขึ้น บริเวณนี้ทำหน้าที่เป็นที่นั่งปะเก็นระหว่างการติดตั้ง ซึ่งช่วยเพิ่มประสิทธิภาพการปิดผนึก เมื่อระดับแรงกดเพิ่มขึ้น ความสูงของใบหน้าที่ยกขึ้นก็จะเพิ่มขึ้นเช่นกัน
หน้าแปลนสลิปออน RTJ
หน้าแปลนแบบสวม RTJ (ข้อต่อแบบวงแหวน) มีร่องขนาดเล็กที่กลึงเข้าที่หน้ายก ร่องนี้ได้รับการออกแบบเพื่อรองรับแหวนปะเก็น ช่วยเพิ่มความสามารถในการปิดผนึกของหน้าแปลน หน้าแปลนสลิปออน RTJ เหมาะอย่างยิ่งสำหรับการใช้งานแรงดันสูงซึ่งจำเป็นต้องมีการซีลที่แข็งแรงยิ่งขึ้น
คอเชื่อมกับ PN10 PN16 สลิปบนหน้าแปลน
การเลือกระหว่างหน้าแปลนสลิปออนและหน้าแปลนคอเชื่อมขึ้นอยู่กับความต้องการเฉพาะของระบบท่อของคุณ
ข้อกำหนดด้านความดันและอุณหภูมิ
หากการใช้งานของคุณเกี่ยวข้องกับแรงกดดันและอุณหภูมิสูง หน้าแปลนคอเชื่อมคือตัวเลือกที่ดีกว่า เป็นเพราะความแข็งแกร่งและความทนทาน หน้าแปลนแบบสวมเหมาะสำหรับการใช้งานที่มีแรงดันต่ำมากกว่า โดยเฉพาะอย่างยิ่งเมื่อสภาวะที่ไม่เอื้ออำนวยไม่เป็นที่น่ากังวล
ความซับซ้อนในการติดตั้ง
เพื่อการติดตั้งที่รวดเร็วและง่ายดาย หน้าแปลนแบบสวมถือเป็นวิธีแก้ปัญหาที่ตรงไปตรงมามากกว่า ลงทุนเวลาและทรัพยากรเพิ่มเติมในหน้าแปลนคอเชื่อม หากจำเป็นต้องมีการเชื่อมต่อที่แข็งแรงและป้องกันการรั่วซึม การเชื่อมที่แม่นยำช่วยให้มั่นใจได้ว่าจะรักษาความสมบูรณ์ภายใต้สภาวะที่รุนแรง
การพิจารณาต้นทุน
หากข้อจำกัดด้านงบประมาณเป็นปัญหาหลัก หน้าแปลนแบบสวมอาจเป็นตัวเลือกที่ดีกว่า ต้นทุนเริ่มต้นที่สูงขึ้นของหน้าแปลนคอเชื่อมนั้นสมเหตุสมผล โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่ความน่าเชื่อถือและประสิทธิภาพเป็นสิ่งสำคัญ นอกจากนี้ อายุการใช้งานที่ยาวนานและค่าบำรุงรักษาที่ลดลงด้วยหน้าแปลนคอเชื่อมยังช่วยประหยัดได้อย่างมากเมื่อเวลาผ่านไป
ความเข้ากันได้ของวัสดุ
หน้าแปลนทั้งสองประเภทมีให้เลือกใช้หลายวัสดุ แต่ให้แน่ใจว่าคุณเลือกหน้าแปลนที่เข้ากันได้กับของเหลวหรือก๊าซที่กำลังขนส่ง พิจารณาสภาพแวดล้อมที่หน้าแปลนจะทำงาน ซึ่งรวมถึงการสัมผัสกับสารที่มีฤทธิ์กัดกร่อนหรืออุณหภูมิที่สูงเกินไป เลือกวัสดุที่ดีที่สุดสำหรับความต้องการของคุณ
หน้าแปลนสลิปออนเป็นชิ้นส่วนโลหะทรงกลมที่เชื่อมเข้ากับปลายท่อ หน้าแปลนสลิปออน บางครั้งเรียกว่า "ดุมสลิปออน" ใบหน้าด้านในของหน้าแปลนนี้อยู่ในระนาบเดียวกับเส้นผ่านศูนย์กลางผนังด้านนอก (OD) ของท่อ ในขณะที่ OD เรียวลงมาเพื่อให้พอดีกับส่วนที่เชื่อมต่อกันอื่น เช่น ข้อศอกหรือข้อต่อที สลิปออนหน้าแปลนนี้คือ
ดันขึ้นกับส่วนที่ผสมพันธุ์แล้วจึงขันสลักลงเพื่อยึดให้เข้าที่ ขันโบลต์ให้แน่นจนกว่าจะบีบอัดปะเก็นระหว่างกัน และไล่อากาศหรือเศษที่อาจดึงเข้าไปในระบบท่อระหว่างการติดตั้ง
หน้าแปลนแบบสวมมักใช้ในระบบแรงดันต่ำ เช่น น้ำดื่ม ก๊าซธรรมชาติ และไอน้ำ สิ่งสำคัญคือหน้าแปลนจะต้องอยู่บนท่อที่ติดตั้งตรงๆ ลงไปผ่านด้านบนของอะไรก็ตามที่ผ่านไป (พื้นหรือหลังคา) เมื่อใดก็ตามที่คุณวางข้อศอก ที หรืออุปกรณ์ฟิตติ้งอื่นๆ จะเป็นตัวกำหนดตำแหน่งที่คุณต้องการวาง
หน้าแปลนสลิปออนหากไม่ได้อยู่บนท่อตรงเดียวกัน
หน้าแปลนแบบสวมสามารถใช้งานได้ในอุตสาหกรรมและภาคส่วนต่างๆ มากมาย ความเก่งกาจและความสะดวกในการใช้งานทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับสถานการณ์ต่างๆ มากมาย ต่อไปนี้เป็นแอปพลิเคชันทั่วไปบางส่วน
ระบบประปา
หน้าแปลนแบบสวมมักใช้ในระบบจ่ายน้ำและจ่ายน้ำเนื่องจากความคุ้มค่าและง่ายต่อการติดตั้ง
ประปา
ในระบบประปาสำหรับที่พักอาศัยและเชิงพาณิชย์ หน้าแปลนแบบสวมจะใช้ในการเชื่อมต่อท่อ อุปกรณ์ติดตั้ง และเครื่องใช้ไฟฟ้า
อุตสาหกรรมเคมี
ในโรงงานแปรรูปสารเคมี หน้าแปลนแบบสวมใช้สำหรับการเชื่อมต่อแรงดันต่ำในการจัดการสารเคมีและของเหลวต่างๆ
ระบบปรับอากาศ
ระบบทำความร้อน การระบายอากาศ และการปรับอากาศมักมีหน้าแปลนแบบสวมสำหรับเชื่อมต่อท่อและท่อต่างๆ
การใช้งานทางอุตสาหกรรมทั่วไป
หน้าแปลนสลิปออนสามารถพบได้ในการตั้งค่าทางอุตสาหกรรมที่หลากหลายซึ่งจำเป็นต้องมีการเชื่อมต่อแรงดันต่ำ
ขั้นตอนในการติดตั้งสลิปออนหน้าแปลน PN10 PN16
คำแนะนำทีละขั้นตอนสำหรับการเชื่อมต่อที่ปลอดภัยและป้องกันการรั่วซึมมีดังนี้
การตระเตรียม
ตรวจสอบให้แน่ใจว่าปลายท่อและพื้นผิวด้านในของหน้าแปลนสลิปออนสะอาด กำจัดเศษ สนิม หรือสิ่งปนเปื้อนออก ตรวจสอบท่อและหน้าแปลนว่ามีร่องรอยของความเสียหายหรือความไม่สมบูรณ์หรือไม่ จะส่งผลต่อความสมบูรณ์ของการเชื่อมต่อ
การวัดและการตัด
วัดท่ออย่างแม่นยำเพื่อกำหนดตำแหน่งที่จะวางหน้าแปลนสลิปออน ตัดท่อตามความยาวที่ต้องการ ให้แน่ใจว่าการตัดสะอาดและเป็นสี่เหลี่ยมจัตุรัส ขั้นตอนนี้มีความสำคัญ การตัดที่ไม่สม่ำเสมอทำให้เกิดการวางแนวที่ไม่ตรงและอาจมีการรั่วไหล
เลื่อนหน้าแปลน
เมื่อเตรียมท่อแล้ว ให้เลื่อนหน้าแปลนสลิปออนไปไว้เหนือปลายท่อ ตรวจสอบให้แน่ใจว่าท่อยื่นออกไปเลยหน้าหน้าแปลนเล็กน้อย ซึ่งโดยทั่วไปจะอยู่ที่ประมาณ 1/4 นิ้ว ช่วยให้สามารถวางตำแหน่งและพื้นที่สำหรับการเชื่อมเนื้อได้อย่างเหมาะสม
การจัดตำแหน่ง
จัดตำแหน่งให้ตรงกับหน้าแปลนหรืออุปกรณ์ที่อยู่ติดกันที่จะเชื่อมต่อ ใช้แคลมป์หรือรอยเชื่อมชั่วคราวเพื่อยึดหน้าแปลนให้เข้าที่ในขณะที่คุณตรวจสอบการจัดตำแหน่ง
การจัดตำแหน่งที่เหมาะสมเป็นสิ่งสำคัญ การปฏิบัตินี้จะนำไปสู่การเชื่อมต่อที่ป้องกันการรั่ว นอกจากนี้ยังป้องกันความเครียดบนท่อหรือหน้าแปลนระหว่างการทำงานอีกด้วย
การเชื่อม
เมื่อจัดตำแหน่งหน้าแปลนแล้ว ให้ดำเนินการเชื่อมหน้าแปลนเข้ากับท่อ เริ่มต้นด้วยการเชื่อมตะปูหลายจุดรอบๆ หน้าแปลนเพื่อยึดให้เข้าที่ จากนั้น ดำเนินการเชื่อมให้เสร็จสิ้นโดยการเชื่อมฟิเลต์รอบๆ เส้นรอบวงด้านนอกของหน้าแปลนตรงจุดที่ตรงกับท่อ หากต้องการความแข็งแรงเพิ่มเติม คุณสามารถใช้การเชื่อมเนื้อด้านในได้ ตรวจสอบให้แน่ใจว่าการเชื่อมเรียบและไม่มีข้อบกพร่อง ทั้งนี้เพื่อป้องกันการรั่วไหลและรักษาความสมบูรณ์ของการเชื่อมต่อ
การโบลต์
หลังจากการเชื่อม ปล่อยให้รอยเชื่อมเย็นลงก่อนที่จะเข้าสู่ขั้นตอนการโบลต์ จัดแนวรูโบลต์ของหน้าแปลนสลิปออนให้ตรงกับหน้าแปลนหรืออุปกรณ์ที่อยู่ติดกัน ใส่สลักเกลียวแล้วขันให้แน่นเป็นรูปดาวเพื่อให้แน่ใจว่ามีการกระจายแรงกดสม่ำเสมอ ซึ่งจะช่วยป้องกันการบิดงอของหน้าแปลนและรับประกันการเชื่อมต่อที่ปลอดภัยและป้องกันการรั่วซึม
การบำรุงรักษาหน้าแปลนสลิปออน
การบำรุงรักษาหน้าแปลนสลิปออนอย่างเหมาะสมถือเป็นสิ่งสำคัญเพื่อป้องกันการรั่วไหล การกัดกร่อน และปัญหาอื่นๆ ที่อาจส่งผลต่อความสมบูรณ์ของท่อ ต่อไปนี้คือหลักปฏิบัติในการบำรุงรักษาที่สำคัญสำหรับหน้าแปลนแบบสลิปออน:
การตรวจสอบเป็นประจำ
การตรวจสอบหน้าแปลนเป็นประจำถือเป็นสิ่งสำคัญในการตรวจสอบการสึกหรอ การกัดกร่อน หรือความเสียหายอื่นๆ ควรทำการตรวจสอบด้วยสายตาและสัมผัสเพื่อให้แน่ใจว่าหน้าแปลนทำงานได้อย่างเหมาะสม
การตรวจจับการรั่วไหล
การตรวจสอบรอยรั่วในหน้าแปลนแบบสวมเป็นระยะถือเป็นสิ่งสำคัญ หากตรวจพบการรั่วไหล ควรดำเนินการซ่อมแซมทันทีเพื่อป้องกันความเสียหายเพิ่มเติม การรั่วไหลอาจเป็นภัยคุกคามต่อความปลอดภัยของระบบท่อ ทำให้การตรวจจับและการซ่อมแซมทันเวลาเป็นสิ่งสำคัญยิ่ง
การทำความสะอาด
ทำความสะอาดพื้นผิวของหน้าแปลนเป็นประจำ โดยกำจัดสารหรือเศษภายนอกที่อาจก่อให้เกิดการกัดกร่อนหรืออุดตันออก เพื่อให้แน่ใจว่าพื้นผิวของหน้าแปลนยังคงเรียบเนียน
การตรวจสอบการกัดกร่อน
ตรวจสอบพื้นผิวของหน้าแปลนอย่างใกล้ชิดเพื่อดูสัญญาณการกัดกร่อน และใช้มาตรการป้องกันที่เหมาะสม เช่น การใช้วัสดุหรือสีที่ป้องกันการกัดกร่อน ขึ้นอยู่กับสภาพแวดล้อมที่แตกต่างกัน
โรงงานของเรา
Shandong Daye Pipes Co., Ltd. ก่อตั้งขึ้นในปี 2549 ในฐานะบริษัทมืออาชีพที่มีบริการรวมครอบคลุมการค้าและการแปรรูปเหล็กม้วน แผ่น เหล็กเส้น ฯลฯ ซึ่งได้รับการสนับสนุนโดยสต็อกที่พร้อมเพื่อตอบสนองความต้องการของการจัดส่งที่รวดเร็ว ด้วยการเติบโตหลายปี เรา ได้บรรลุความร่วมมือเชิงกลยุทธ์กับโรงงานเหล็กกล้าไร้สนิมหลายแห่ง รวมถึง TISCO, BAOSTEEL, POSCO(ZPSS) และเกรดเฉพาะอื่น ๆ
คำถามที่พบบ่อย
ถาม: สลิปออนหน้าแปลนใช้ทำอะไร?
ตอบ: ส่วนใหญ่จะใช้สำหรับของเหลวที่มีความดันต่ำหรือมีความเสี่ยงน้อยที่จะเกิดการรั่วซึม ปัจจุบันเป็นเรื่องปกติมากที่จะพบหน้าแปลนเหล่านี้ในท่อน้ำหล่อเย็น ท่อน้ำดับเพลิง ท่ออากาศอัดแรงดันต่ำ และท่อกระบวนการสำหรับสารต่างๆ เช่น ไอน้ำ น้ำมัน ก๊าซ คอนเดนเสท ฯลฯ
ถาม: อะไรคือความแตกต่างระหว่างหน้าแปลนตักและหน้าแปลนสลิปออน?
ตอบ: หน้าแปลนแบบสลิปออนจะติดอยู่กับท่อโดยการเชื่อมโดยมีขอบปากที่ยื่นออกมาจากขอบท่อ ในขณะที่หน้าแปลนข้อต่อแบบตักไม่ได้เชื่อมกับท่อ และมีขอบปากที่ไม่ยื่นเลยปลายท่อ ขอบ.
ถาม: อะไรคือความแตกต่างระหว่างหน้าแปลนซ็อกเก็ตและหน้าแปลนสลิปออน?
ตอบ: รูปร่างของหน้าแปลนเชื่อมแบบซ็อกเก็ตนั้นคล้ายกับหน้าแปลนแบบสลิปออน ต่างกันตรงที่จะมีไหล่ที่รูด้านใน หน้าแปลนสลิปออน - ไม่มีไหล่ที่รูด้านใน ความแข็งแรงคงที่ของหน้าแปลนเชื่อมซ็อกเก็ตเท่ากับสลิปบนหน้าแปลน แต่มีความแข็งแรงเมื่อยล้าสูงกว่าสลิปแบบเชื่อมคู่บนหน้าแปลน 50%
ถาม: ทำไมหน้าแปลนสลิปออนถึงไม่ดี?
ตอบ: ขนาดรูของหน้าแปลนสลิปออน (เส้นผ่านศูนย์กลางภายใน) มีขนาดใหญ่กว่าขนาดรูของท่อเชื่อมต่อ ซึ่งช่วยให้สามารถเลื่อน/เลื่อนลงบนท่อได้ (สลิปบนท่อ) ไม่มีรอยเชื่อมเต็มระหว่างท่อและหน้าแปลน ดังนั้นจึงมีข้อจำกัดในการใช้งานเนื่องจากความสมบูรณ์ของการเชื่อมที่ต่ำกว่า
ถาม: คุณจำเป็นต้องเชื่อมด้านในของหน้าแปลนสลิปออนหรือไม่?
ตอบ: ใช่ หน้าแปลนสลิปออนควรเชื่อมทั้งสองด้านทั้งหมด โดยไม่มีรูร้องไห้ การเชื่อมควรจะสมบูรณ์ ไม่มีตะเข็บ ตอนนี้สิ่งนี้ใช้ได้กับภาชนะรับความดันและท่อ หากมีการใช้งานอื่นที่อนุญาตให้เชื่อมสลิปบนหน้าแปลนและมีรูร้องไห้ ฉันไม่รู้จริงๆ
ถาม: คุณต้องการช่องว่างเท่าใดสำหรับสลิปออนหน้าแปลน?
ตอบ: หน้าแปลนสลิปออนอยู่ในตำแหน่งเพื่อให้ปลายท่อหรือข้อต่อที่ใส่เข้าไปอยู่ด้านหลังหรือสั้นจากหน้าหน้าแปลนตามความหนาของผนังท่อบวก 1/8 นิ้ว ช่วยให้สามารถเชื่อมเนื้อภายในหน้าแปลน SO ได้เท่ากับความหนาของท่อโดยไม่สร้างความเสียหายให้กับหน้าหน้าแปลน
ถาม: คุณเชื่อมสลิปบนหน้าแปลนมีความหนาเท่าใด
ตอบ: Slip On Flange เชื่อมต่อกับท่อด้วยการเชื่อมสองอัน การเชื่อมที่ด้านหลังของหน้าแปลนและอีกการเชื่อมที่ด้านในของหน้าแปลน รอยเชื่อมด้านในของหน้าแปลนกับท่อต้องมีความหนาอย่างน้อย 3 มม. หรือ 3/16 นิ้วต่อนิ้ว
ถาม: หน้าแปลนแบบสลิปออนมีกำหนดเวลาหรือไม่
ตอบ: หน้าแปลนแบบสลิปออนน่าจะเป็นหน้าแปลนชนิดที่พบมากที่สุดในอุตสาหกรรม และเหมาะสำหรับการใช้งานที่มีแรงดันต่ำ คุณไม่จำเป็นต้องระบุกำหนดเวลาของท่อเมื่อใช้หน้าแปลนแบบสวม เนื่องจากเส้นผ่านศูนย์กลางด้านในถูกกำหนดโดยเส้นผ่านศูนย์กลางภายนอกของท่อ
ถาม: อะไรคือความแตกต่างระหว่างหน้าแปลนข้อต่อตักและหน้าแปลนแบบสลิปออน?
ตอบ: หน้าแปลนข้อต่อตักมีความคล้ายคลึงกับหน้าแปลนแบบสลิปออนมาก โดยข้อแตกต่างที่สำคัญคือมีรัศมีโค้งที่รูเจาะและหันหน้าเข้าหากันเพื่อวางส่วนปลายของข้อต่อตัก โดยทั่วไปแล้วหน้าแปลนข้อต่อแบบตักและชุดประกอบส่วนปลายจะใช้ในสถานการณ์ที่จำเป็นต้องถอดชิ้นส่วนบ่อยครั้งเพื่อตรวจสอบ
ถาม: หน้าแปลนแบบสวมและหน้าแปลนยกขึ้นแตกต่างกันอย่างไร?
ตอบ: หน้าแปลนหน้ายกขึ้นมีดีไซน์คล้ายกับหน้าแปลนสลิปออน แต่มีข้อแตกต่างที่สำคัญประการหนึ่ง นั่นคือมีริมฝีปากเพิ่มเติมรอบเส้นรอบวงที่เรียกว่าหน้ายกขึ้น สิ่งนี้จะเพิ่มพื้นที่ผิวของจุดเชื่อมต่อ ซึ่งช่วยปรับปรุงการปิดผนึกเมื่อเชื่อมต่อกับส่วนประกอบอื่น
ถาม: สลิปออนหน้าแปลนมีชื่ออื่นอีกว่าอะไร?
ตอบ: หน้าแปลนสลิปออน หน้าแปลนสลิปออนยังเรียกอีกอย่างว่าหน้าแปลนดุมซึ่งมีดุมที่มีโปรไฟล์ต่ำมาก ตามชื่อเลย ทำไมสิ่งนี้ถึงสำคัญ? เนื่องจากปะเก็นข้อต่อแบบแหวนชนิดนี้มีเส้นผ่านศูนย์กลางภายในใหญ่กว่าท่อเชื่อมต่อจึงทำให้สามารถเลื่อนลงบนท่อได้อย่างง่ายดายและรวดเร็ว
ถาม: สลิปออนหน้าแปลนมีลักษณะอย่างไร
ตอบ: สลิปออนหน้าแปลนโดยพื้นฐานแล้วคือวงแหวนที่วางอยู่เหนือปลายท่อ โดยที่หน้าหน้าแปลนยื่นออกมาจากปลายท่อเป็นระยะทางเพียงพอที่จะใช้เม็ดเชื่อมกับเส้นผ่านศูนย์กลางด้านใน OD ของสลิปบนหน้าแปลนยังเชื่อมที่ด้านหลังของหน้าแปลนด้วย
ถาม: สลิปบนหน้าแปลนถือเป็นการเชื่อมแบบซ็อกเก็ตหรือไม่
ตอบ: Slip On Flange จริงๆ แล้วไม่เหมือนกับ Socket Weld Fittings - มันหมายถึงข้อต่อท่อชนิดใดก็ได้ที่ช่วยให้ท่อ / ท่อสองชิ้นเชื่อมต่อกันได้โดยไม่จำเป็นต้องเชื่อมหรือประสานเพื่อที่จะทำเช่นนั้น
ถาม: หน้าแปลนสลิปออนใช้ที่ไหน?
ตอบ: หน้าแปลนสลิปออนใช้ในระบบสปริงเกอร์และอุปกรณ์ป้องกันอัคคีภัยอื่นๆ มีความสำคัญเนื่องจากระบบป้องกันอัคคีภัยจำเป็นต้องประกอบอย่างรวดเร็ว อีกทั้งยังมีความคุ้มค่าซึ่งมีความสำคัญเนื่องจากระบบป้องกันอัคคีภัยมีความสำคัญในสภาวะที่เกิดเพลิงไหม้
ถาม: คุณสามารถเชื่อมหน้าแปลนสลิปออนกับตัวลดขนาดได้หรือไม่
ตอบ: สามารถทำได้ แต่ฉันจะไม่ทำกับท่อที่ต้องเอ็กซเรย์และได้รับการรับรอง ฉันจะใช้หน้าแปลนขยาย หน้าแปลนส่วนขยายนั้นเหมือนกับหน้าแปลนปลายเชื่อมยกเว้นว่าจะทำหน้าที่เป็นตัวลดขนาด ตัวอย่างเช่น หน้าแปลนส่วนขยาย 6x4 จะมีรูเชื่อมปลาย 6'' และรูหน้าแปลน 4''
ถาม: อะไรคือความแตกต่างระหว่างหน้าแปลนข้อต่อตักและหน้าแปลนสลิปออน?
ตอบ: หน้าแปลนแบบสวม: ความสามารถรอบด้านทำให้หน้าแปลนแบบสวมเหมาะสำหรับการใช้งานที่หลากหลาย ตั้งแต่ระบบแรงดันต่ำไปจนถึงสภาพแวดล้อมที่มีแรงดันสูง หน้าแปลนข้อต่อตัก: มีประโยชน์อย่างยิ่งในการใช้งานที่มีการเชื่อมต่อที่ไม่ตรงแนวหรือไม่ได้มาตรฐาน และจำเป็นต้องเข้าถึงการบำรุงรักษาได้ง่าย
